15 ~ 100 ºC Testador Automático de Resistividade Volumétrica Precisão ± 0.5 ºC Espaçamento de 2.0mm GB/T5654

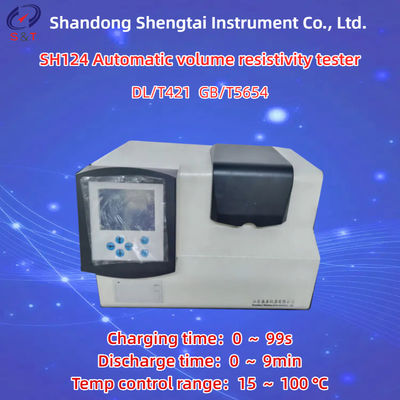

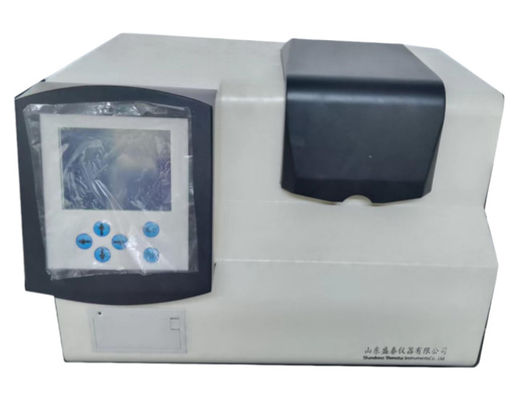

SH124 Teste automático de resistividade do volume

The SH124 automatic volume resistivity tester is designed and manufactured according to the requirements of the power industry standard DL/T421-2009 for measuring the volume resistivity of power oil in the People's Republic of ChinaÉ utilizado para medir a resistividade de volume de meios líquidos, tais como óleo isolante e óleo resistente ao fogo.

O instrumento de medição da resistividade de volume SH124 totalmente automático adota o microcontrolador da série MCS-51 como núcleo de controle do sistema, ecrã LCD a cores, diálogo homem-máquina chinês, operação guiada,e o processo de medição é totalmente automatizado (mudança automática de copo, mudança automática de velocidades), e 200 dados de ensaio são armazenados de forma contínua; e desenvolvidos combinando novos métodos tecnológicos modernos.

Todo o instrumento é concebido com tecnologia avançada, estrutura razoável, operação simples, segurança e fiabilidade.É um testador de resistividade com alto nível técnico e indicadores de desempenho completos para produtos semelhantes no país e no exteriorÉ particularmente útil para a supervisão da qualidade do petróleo no sector da energia,e os resultados dos ensaios cumprem a norma nacional DL421-2009 "Método de determinação da resistividade por volume do óleo de potência elétrica".

Parâmetro técnico

● Padrões de execução: DL/T421, GB/T5654

● Faixa de ensaio: 2,0 × 105~1,0 × 1013 Ω· M (ohms)

● Precisão do ensaio de repetibilidade (resistividade do volume):

Quando a resistividade do volume for superior a 1,0 × 1010 Ω· m, o erro relativo é de 25%

Quando a resistividade do volume for ≤ 1,0 × 1010 Ω· m, o erro relativo é de 15%

● Precisão do teste de reprodutibilidade (resistividade do volume)

Quando a resistividade do volume for superior a 1,0 × 1010 Ω· m, o erro relativo é de 35%

Quando a resistividade do volume for ≤ 1,0 × 1010 Ω· m, o erro relativo é de 25%

● Tensão de ensaio: 500 VDC com um erro elevado de 0,5%

● Tempo de temperatura constante: 0-59 minutos

● Tempo de carregamento: 0-99 segundos

● Tempo de descarga: 0-9 minutos

● Intervalo de controle de temperatura: 15-100 °C

● precisão de controlo da temperatura ± 0,5 °C

● Parâmetros do copo do eléctrodo:

Tipo de elétrodo: três elétrodos terminais, controlo duplo da temperatura dos elétrodos interno e externo

Material do eléctrodo: aço especial

Material isolante: politetrafluoroetileno

Espaçamento entre eléctrodos: 2,0 mm

Condensador de copo vazio: 30,0 pF

Resistência de isolamento do copo vazio: > 3,0 × 1012 Ω

● Fornecimento de energia: AC 220V ± 10%, 50Hz ± 5%

● Potência: ≤ 500w

● Ambiente de trabalho:

● Temperatura entre 10 e 35 °C

● Umidade ≤ 85%

Nota:As imagens de aparência, dimensões, volume e peso do instrumento são apenas para referência.

A Shandong Shengtai Instrument Co., Ltd. fornece a seguinte garantia de qualidade para os instrumentos vendidos a si:

---- Os materiais do instrumento fornecidos são novos, cumprem as normas nacionais de qualidade e possuem um certificado de conformidade do fabricante;

---- Os materiais e componentes principais fornecidos cumprem os requisitos técnicos especificados na documentação técnica;

---- O período global de garantia da qualidade do equipamento é de um ano (excluindo o desgaste normal das partes vulneráveis).

---- Somos responsáveis pela manutenção gratuita de quaisquer problemas de qualidade do instrumento que ocorram durante o período de garantia.Somos responsáveis pela reparação e cobrança de taxas razoáveis.

---- Fornecimento de peças com desconto ao longo da vida para equipamento, e manutenção e reparação ao longo da vida de toda a máquina.

---- Após a expiração do período de garantia, se o utilizador precisar de manutenção e serviços técnicos, cobraremos apenas uma taxa de custo.

Lista de embalagens
